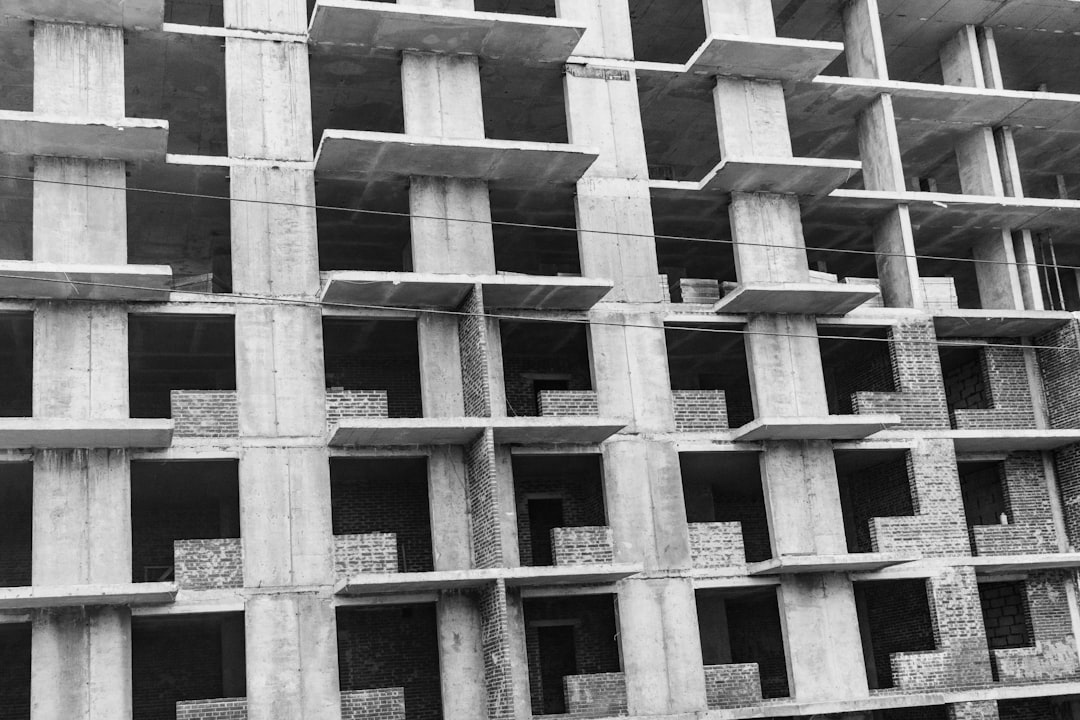

Calcular pilar, viga e laje significa estimar as dimensões mínimas de cada elemento estrutural para que a edificação suporte com segurança todas as cargas previstas. No pré-dimensionamento, o engenheiro usa fórmulas simplificadas para chegar a valores iniciais que serão refinados ao longo do projeto.
Para uma laje maciça, a espessura costuma variar entre L/35 e L/50 do menor vão. Para vigas, a altura fica em torno de L/10 a L/12 do vão livre. E para pilares, a área da seção transversal é obtida dividindo a carga total pela resistência de cálculo do concreto. Esses valores dependem de vãos, cargas e normas técnicas.
Estruturas de concreto armado exigem que esses três elementos trabalhem em conjunto. Um erro em qualquer um deles compromete a segurança e a economia da obra. Por isso, entender o raciocínio por trás de cada cálculo é tão importante quanto decorar fórmulas.
Este guia apresenta os métodos mais usados na prática, os critérios da NBR 6118 e um exemplo completo para você aplicar o conhecimento em um projeto real.
O que é pré-dimensionamento de estruturas?
O pré-dimensionamento é a etapa inicial do projeto estrutural em que o engenheiro estima as dimensões dos elementos, como pilares, vigas e lajes, usando fórmulas simplificadas baseadas em relações empíricas consagradas pela prática e pela norma.
Essa fase não substitui o cálculo estrutural completo, mas serve para definir proporções razoáveis antes de partir para análises mais detalhadas. Com essas dimensões preliminares, é possível elaborar orçamentos, compatibilizar projetos e evitar surpresas na obra.
O pré-dimensionamento também orienta arquitetos e incorporadores na definição de espessuras de lajes, alturas de vigas e tamanhos de pilares já na fase de anteprojeto, o que reduz retrabalho e custos.
Qual a diferença entre pré-dimensionamento e dimensionamento?
O pré-dimensionamento usa fórmulas simplificadas e relações geométricas para estimar dimensões. É rápido, feito com dados básicos da obra, e serve como ponto de partida. Já o dimensionamento é o cálculo completo, com análise de esforços, verificação de estados limites e atendimento pleno à NBR 6118.
No dimensionamento real, o engenheiro calcula momentos fletores, forças cortantes, armaduras necessárias e deformações. O resultado é muito mais preciso, mas exige levantamento completo de cargas, geometria definida e, geralmente, uso de software especializado.
Em resumo: o pré-dimensionamento diz “essa viga pode ter em torno de 50 cm de altura”. O dimensionamento confirma se 50 cm é suficiente ou se precisa de 55 cm com determinada taxa de armadura.
Por que o pré-dimensionamento é essencial no projeto?
Sem uma estimativa inicial das dimensões estruturais, o projeto arquitetônico pode ser definido com elementos incompatíveis com a estrutura, gerando conflitos difíceis de resolver depois. Uma viga muito alta, por exemplo, pode comprometer o pé-direito do pavimento.
O pré-dimensionamento também serve para verificar viabilidade técnica e econômica da estrutura desde cedo. Se os pilares ficarem muito grandes em função dos vãos escolhidos, o arquiteto pode reavaliar o layout antes de avançar no detalhamento.
Além disso, em licitações e orçamentos preliminares, as dimensões pré-dimensionadas permitem estimar volumes de concreto e aço com boa aproximação, tornando os custos mais confiáveis ainda na fase de planejamento.
Como calcular a espessura de lajes de concreto armado?
A espessura de uma laje maciça de concreto armado é calculada a partir do menor vão da laje. O procedimento mais comum é dividir esse vão por um coeficiente que varia conforme o tipo de laje e suas condições de apoio.
Para lajes em balanço, o coeficiente costuma ser menor, resultando em espessuras maiores em relação ao vão. Para lajes apoiadas nos quatro lados, o coeficiente é maior, e a espessura mínima fica entre 8 cm e 10 cm para lajes de uso residencial comum.
Além da fórmula, a NBR 6118 impõe espessuras mínimas absolutas que devem ser respeitadas independentemente do resultado da fórmula. Em lajes de cobertura sem acesso, o mínimo é 7 cm. Em lajes de piso, o mínimo sobe para 8 cm. Em lajes com protensão, os valores são diferentes.
Qual o método da NBR 6118 para dimensionar lajes?
A NBR 6118 classifica as lajes conforme a relação entre os vãos. Quando o vão maior dividido pelo vão menor ultrapassa 2, a laje é considerada unidirecional e trabalha em uma só direção. Abaixo disso, é bidirecional e distribui cargas nas duas direções.
Para a espessura mínima, a norma estabelece que lajes de piso devem ter pelo menos h = l/35 para lajes simplesmente apoiadas e h = l/40 para lajes contínuas, onde l é o menor vão. Para coberturas sem acesso, esses denominadores aumentam.
A norma também exige a verificação de estados limites de serviço, como flechas e fissuração, além dos estados limites últimos, como flexão e cisalhamento. Essas verificações complementam o pré-dimensionamento e garantem o desempenho da laje em uso.
Como aplicar o método de Libânio para lajes?
O método proposto pelo professor Libânio Miranda Pinheiro é amplamente adotado em cursos de engenharia civil no Brasil como forma prática de pré-dimensionar lajes maciças. Ele parte da relação entre a espessura h e o menor vão l0.
A fórmula básica é: h = l0 / coeficiente, onde o coeficiente depende da situação de apoio da laje. Para lajes simplesmente apoiadas em dois bordos, o coeficiente fica em torno de 25. Para lajes contínuas em dois bordos, sobe para 35. Para lajes em balanço, cai para 10 a 12.
Esse método é direto e fácil de aplicar na fase de anteprojeto. Porém, como todo pré-dimensionamento, os valores obtidos devem ser verificados com o cálculo completo, especialmente para cargas elevadas ou vãos fora do padrão residencial comum.
Qual a fórmula mais rápida para lajes maciças?
A fórmula mais rápida e amplamente usada na prática é: h = l / 35 para lajes de piso bidirecional com apoio em quatro lados e continuidade nos bordos. Para lajes simplesmente apoiadas, usa-se h = l / 25.
Nessas fórmulas, l representa o menor vão livre da laje em centímetros, e h é a espessura resultante, também em centímetros. O valor final deve ser sempre comparado com as espessuras mínimas da NBR 6118 e arredondado para cima, em múltiplos de 1 cm.
Por exemplo: uma laje com menor vão de 350 cm e apoio contínuo teria h = 350/35 = 10 cm. Esse valor atende o mínimo de 8 cm da norma para lajes de piso, portanto seria adotado 10 cm como espessura de pré-dimensionamento.
Como calcular a altura e largura de vigas?
O dimensionamento de vigas de concreto armado começa pela estimativa da altura, que é o parâmetro mais influente na capacidade resistente do elemento. A largura vem em seguida e costuma ser definida em função da altura e das condições da obra.
Vigas muito baixas precisam de muito mais armadura para resistir aos mesmos esforços, o que eleva o custo. Já vigas muito altas resolvem bem a flexão, mas podem criar interferências arquitetônicas e aumentar o peso próprio da estrutura.
O equilíbrio entre altura, largura, armadura e vão é o que define uma viga bem dimensionada. O pré-dimensionamento ajuda a encontrar esse equilíbrio desde o início do projeto, como também é possível ver em detalhes ao entender o que é uma viga e como ela funciona.
Como determinar a altura de uma viga retangular?
A fórmula mais usada para estimar a altura de uma viga retangular é: h = l / 10 para vigas simplesmente apoiadas e h = l / 12 para vigas contínuas, onde l é o vão livre da viga.
Esse critério parte da relação entre o vão e a altura necessária para que a viga trabalhe com eficiência estrutural e sem deformações excessivas. Para vigas de cobertura ou com cargas muito pesadas, o coeficiente pode ser ajustado para valores menores, resultando em vigas mais altas.
Por exemplo: uma viga com vão livre de 5 metros (500 cm) simplesmente apoiada teria h = 500/10 = 50 cm. Esse é o ponto de partida. O cálculo completo vai confirmar ou ajustar esse valor conforme os esforços reais. Entender como calcular a forma de viga complementa essa etapa do projeto.
Como calcular a largura mínima de uma viga?
A largura mínima de uma viga é determinada pela necessidade de acomodar as barras de armadura com os espaçamentos e cobrimentos exigidos pela NBR 6118. Na prática, a largura costuma ser definida como uma fração da altura.
A relação mais comum no pré-dimensionamento é: b = h / 2 a b = h / 3. Então, para uma viga de 50 cm de altura, a largura ficaria entre 17 cm e 25 cm. A NBR 6118 exige largura mínima de 12 cm para vigas.
Em situações em que a viga precisa ser embutida em parede, a largura é condicionada pela espessura da alvenaria. Paredes de 14 cm ou 19 cm frequentemente limitam a largura da viga, o que pode exigir aumento da altura para compensar a seção reduzida.
Quais os erros mais comuns no cálculo de vigas?
O erro mais frequente é subestimar as cargas que chegam à viga. Muitos iniciantes consideram apenas a carga da laje e esquecem o peso próprio da viga, revestimentos, paredes sobre a viga e sobrecargas de uso.
Outro erro comum é confundir vão livre com vão teórico. O vão livre é a distância entre faces dos apoios. O vão teórico inclui parte do apoio. Usar o valor errado pode levar a dimensionamentos incorretos dos esforços internos.
Há também o erro de não verificar a flecha da viga, que pode ser aceitável em termos de resistência, mas gerar problemas de desempenho, como trincas em paredes apoiadas sobre ela ou sensação de insegurança para os usuários.
Como calcular as dimensões de pilares de concreto?
O pré-dimensionamento de pilares parte da estimativa da carga total que o pilar recebe ao longo de toda a edificação. Essa carga é dividida pela resistência de cálculo do concreto para obter a área mínima da seção transversal.
Pilares são os elementos que transmitem as cargas verticais da estrutura para as fundações. Por isso, dimensioná-los corretamente é fundamental tanto para a segurança estrutural quanto para a economia da obra.
A NBR 6118 impõe dimensões mínimas para pilares que devem ser respeitadas independentemente do resultado do cálculo. Além disso, aspectos como esbeltez e excentricidades também influenciam o dimensionamento real do elemento.
Como estimar a área da seção transversal de um pilar?
A fórmula de pré-dimensionamento mais usada é: Ac = N / (0,5 x fck), onde Ac é a área da seção em cm², N é a carga total no pilar em kN e fck é a resistência característica do concreto em kN/cm².
O coeficiente 0,5 representa uma estimativa conservadora que já considera a presença de armadura e os coeficientes de majoração de cargas. Esse valor pode variar conforme a referência adotada, alguns autores usam 0,4 para maior segurança na fase de pré-dimensionamento.
Por exemplo: um pilar com carga total de 500 kN usando concreto C25 (fck = 2,5 kN/cm²) teria Ac = 500 / (0,5 x 2,5) = 400 cm². Uma seção de 20 cm x 20 cm tem 400 cm², o que atenderia esse critério preliminar.
Como considerar a carga de um pilar no pré-dimensionamento?
A carga em um pilar é a soma de todas as cargas que chegam a ele pelos pavimentos acima. Para estimar essa carga de forma simplificada, multiplica-se a área de influência do pilar por uma carga por metro quadrado estimada para o tipo de uso.
Para edificações residenciais, costuma-se adotar entre 8 kN/m² e 12 kN/m² como carga global por pavimento, incluindo peso próprio da laje, revestimentos, paredes e sobrecarga de uso. Esse valor é uma estimativa e deve ser ajustado conforme a tipologia da edificação.
Depois, multiplica-se a carga por pavimento pela área de influência e pelo número de andares acima do pilar. O resultado é a carga acumulada que chega à base do pilar. Conhecer a distância adequada entre pilares também influencia diretamente essa carga.
Quais as exigências da NBR 6118 para pilares?
A NBR 6118 define que a menor dimensão da seção transversal de um pilar não pode ser inferior a 19 cm. Em casos especiais, com justificativa técnica e verificações adicionais, esse valor pode ser reduzido para 14 cm.
A norma também exige que a taxa de armadura longitudinal fique entre 0,4% e 8% da área da seção de concreto. Taxas abaixo de 0,4% não garantem ductilidade suficiente. Taxas acima de 8% dificultam a concretagem e são antieconômicas.
Além disso, pilares esbeltos, com grande relação entre comprimento e dimensão transversal, precisam ter seus esforços de segunda ordem calculados, o que aumenta a complexidade do dimensionamento e pode exigir seções maiores do que o pré-dimensionamento inicial indica.
Como aplicar o cálculo em um exemplo prático?
Para ilustrar o processo completo, vamos considerar uma edificação residencial de dois pavimentos com planta retangular de 8 m x 10 m. A estrutura tem vigas perimetrais e centrais, lajes maciças e pilares nos encontros das vigas.
O vão central das vigas principais é de 5 m. Os vãos das lajes são de 4 m x 5 m. Os pilares recebem cargas de dois pavimentos. Com essas informações básicas, é possível aplicar as fórmulas de pré-dimensionamento para cada elemento.
Os valores obtidos aqui são preliminares e servem para ilustrar o raciocínio. Um projeto real exige levantamento completo de cargas, verificação de esforços e cálculo de armaduras por um engenheiro estrutural habilitado.
Como pré-dimensionar as vigas no exemplo?
Para as vigas com vão de 5 m (500 cm) e continuidade nos apoios, usamos h = l/12 = 500/12 ≈ 42 cm. Arredondando para cima, adotamos h = 45 cm como altura de pré-dimensionamento.
A largura da viga seria b = h/2 = 45/2 ≈ 22 cm. Como a parede tem 14 cm, a viga ficaria aparente ou seria necessário usar uma largura de 19 cm alinhada com a alvenaria. Adota-se b = 20 cm como compromisso entre estrutura e arquitetura.
Portanto, as vigas do exemplo teriam seção de 20 cm x 45 cm como ponto de partida para o cálculo estrutural completo. Esse valor pode ser confirmado ou ajustado após o cálculo dos esforços reais.
Como pré-dimensionar as lajes no exemplo?
As lajes do exemplo têm vãos de 4 m x 5 m. A relação 5/4 = 1,25 é menor que 2, portanto são bidirecionais. O menor vão é 4 m = 400 cm.
Usando h = l/35 para lajes contínuas: h = 400/35 ≈ 11,4 cm. Arredondamos para 12 cm. Esse valor supera o mínimo de 8 cm da norma para lajes de piso, portanto adotamos h = 12 cm.
Para a cobertura, se não houver acesso de pessoas, poderíamos usar o coeficiente maior, obtendo uma espessura menor. Porém, por padronização e facilidade construtiva, é comum manter a mesma espessura em todos os pavimentos, desde que atenda os requisitos de cada situação.
Como pré-dimensionar os pilares no exemplo?
Vamos calcular o pilar central, que tem área de influência de 5 m x 4 m = 20 m². Com carga estimada de 10 kN/m² por pavimento e dois pavimentos: N = 20 x 10 x 2 = 400 kN.
Usando concreto C25 (fck = 2,5 kN/cm²) e a fórmula Ac = N / (0,5 x fck): Ac = 400 / (0,5 x 2,5) = 320 cm². Uma seção de 20 cm x 20 cm = 400 cm² atende com folga e respeita o mínimo de 19 cm da NBR 6118.
Para os pilares de canto, com área de influência menor (2,5 m x 2 m = 5 m²), a carga seria muito menor: N = 5 x 10 x 2 = 100 kN. A seção de 20 x 20 cm já seria suficiente. Nesses casos, a dimensão mínima da norma acaba governando o dimensionamento.
Existe uma forma mais prática de fazer esses cálculos?
Sim. Além das fórmulas manuais, existem planilhas eletrônicas e softwares que automatizam boa parte do processo de pré-dimensionamento e cálculo estrutural. Essas ferramentas reduzem o tempo de trabalho e diminuem a chance de erros aritméticos.
Para o pré-dimensionamento, planilhas no Excel ou Google Sheets já são suficientes. Basta inserir os vãos e cargas para obter as dimensões preliminares automaticamente. Para o cálculo estrutural completo, softwares como TQS, Eberick e SAP2000 são os mais usados no mercado brasileiro.
Independentemente da ferramenta, o engenheiro precisa compreender o raciocínio por trás dos cálculos. Software mal alimentado com dados errados ou mal interpretado gera resultados incorretos, mesmo que a ferramenta seja sofisticada.
Quais planilhas e softwares auxiliam no dimensionamento?
Para pré-dimensionamento manual e organização de dados, planilhas personalizadas no Excel são muito eficientes. Existem modelos gratuitos disponíveis em sites de engenharia que já trazem as fórmulas da NBR 6118 implementadas para lajes, vigas e pilares.
Para o cálculo estrutural completo, os softwares mais utilizados no Brasil são o Eberick e o TQS, ambos desenvolvidos para a realidade brasileira e integrados à NBR 6118. O CYPECAD também é bastante usado, especialmente em escritórios com projetos variados.
Para análises mais complexas ou estruturas não convencionais, ferramentas como SAP2000, ANSYS e Robot Structural Analysis oferecem maior flexibilidade. Contudo, exigem maior domínio técnico e são menos comuns no dia a dia de projetos residenciais convencionais.
Como evitar erros nas cargas das estruturas?
O primeiro passo é fazer um levantamento sistemático de todas as cargas que atuam na estrutura: peso próprio dos elementos estruturais, revestimentos, paredes, instalações e sobrecargas de uso conforme a NBR 6120.
Um erro muito comum é esquecer cargas acidentais ou subestimar o peso de revestimentos pesados, como pedras naturais e pisos elevados. Esses elementos podem aumentar significativamente a carga sobre as lajes e vigas. O custo do material de concreto também deve entrar no planejamento desde essa fase.
Outra prática importante é revisar o levantamento de cargas com outro profissional antes de iniciar o dimensionamento. Uma segunda análise costuma identificar inconsistências que passam despercebidas na primeira revisão. Documentar cada carga considerada também facilita revisões futuras no projeto.
