Como fazer automação residencial com arduino

Integrar como fazer automação residencial com arduino em projetos imobiliários modernos deixou de ser ficção científica para se tornar uma realidade acessível e altamente valorizada no mercado. Com o Arduino, plataforma de prototipagem eletrônica de código aberto, é possível criar sistemas inteligentes que controlam iluminação, temperatura, segurança e consumo de energia de forma automatizada e personalizada, transformando residências comuns em ambientes verdadeiramente inteligentes.

Para construtoras e incorporadoras como a Intacta Engenharia, que priorizam inovação tecnológica e sustentabilidade em seus empreendimentos de alto padrão, compreender os fundamentos da automação com Arduino representa um diferencial competitivo significativo. Esses sistemas não apenas agregam valor imobiliário considerável aos projetos, como também respondem à crescente demanda de clientes por conforto, eficiência energética e tecnologia integrada nas novas construções.

Neste guia, você descobrirá os passos práticos para implementar soluções de automação residencial utilizando Arduino, desde a escolha dos componentes até a programação básica, permitindo que profissionais da construção civil e proprietários entendam como essa tecnologia pode ser incorporada em projetos residenciais de forma viável e escalável.

Como Fazer Automação Residencial com Arduino: Guia Completo do Iniciante

O que é Automação Residencial com Arduino e Por Que Implementar

Automação residencial com Arduino refere-se ao uso de placas microcontroladoras programáveis para controlar sistemas e dispositivos dentro de uma residência de forma automatizada e inteligente. Esta plataforma de código aberto permite que proprietários e entusiastas criem soluções personalizadas para iluminação, climatização, segurança e conforto sem depender exclusivamente de sistemas comerciais caros.

A implementação dessa tecnologia oferece várias vantagens significativas. Primeiramente, o custo é consideravelmente menor comparado a sistemas proprietários de grandes fabricantes. Em segundo lugar, você obtém total controle sobre a funcionalidade e pode expandir conforme suas necessidades evoluem. Além disso, permite integração com diversos sensores e dispositivos, criando um ecossistema personalizado que se adapta ao seu estilo de vida.

Do ponto de vista da sustentabilidade na construção civil, essa solução contribui para a redução de consumo energético através de controles precisos de iluminação e climatização. Residências equipadas com esses sistemas apresentam maior eficiência energética, menor pegada de carbono e redução significativa nas contas de energia elétrica.

Componentes Essenciais para Começar sua Automação Residencial

Para iniciar um projeto dessa natureza, você precisará de componentes específicos que formam a base do seu sistema. Cada elemento desempenha um papel crucial na funcionalidade geral da instalação.

• Placa Arduino: O coração do sistema, responsável pelo processamento e controle. As opções mais populares para iniciantes são Arduino Uno e Arduino Mega.
• Módulo Relé: Permite que a placa controle dispositivos de alta tensão (como lâmpadas e ventiladores) de forma segura.
• Sensores: Incluem temperatura, umidade, movimento, luminosidade e presença para detectar condições ambientais.
• Módulo WiFi ou Bluetooth: Possibilita a comunicação remota entre o Arduino e seu smartphone ou computador.
• Fonte de Alimentação: Fornece energia estável à placa e aos periféricos conectados.

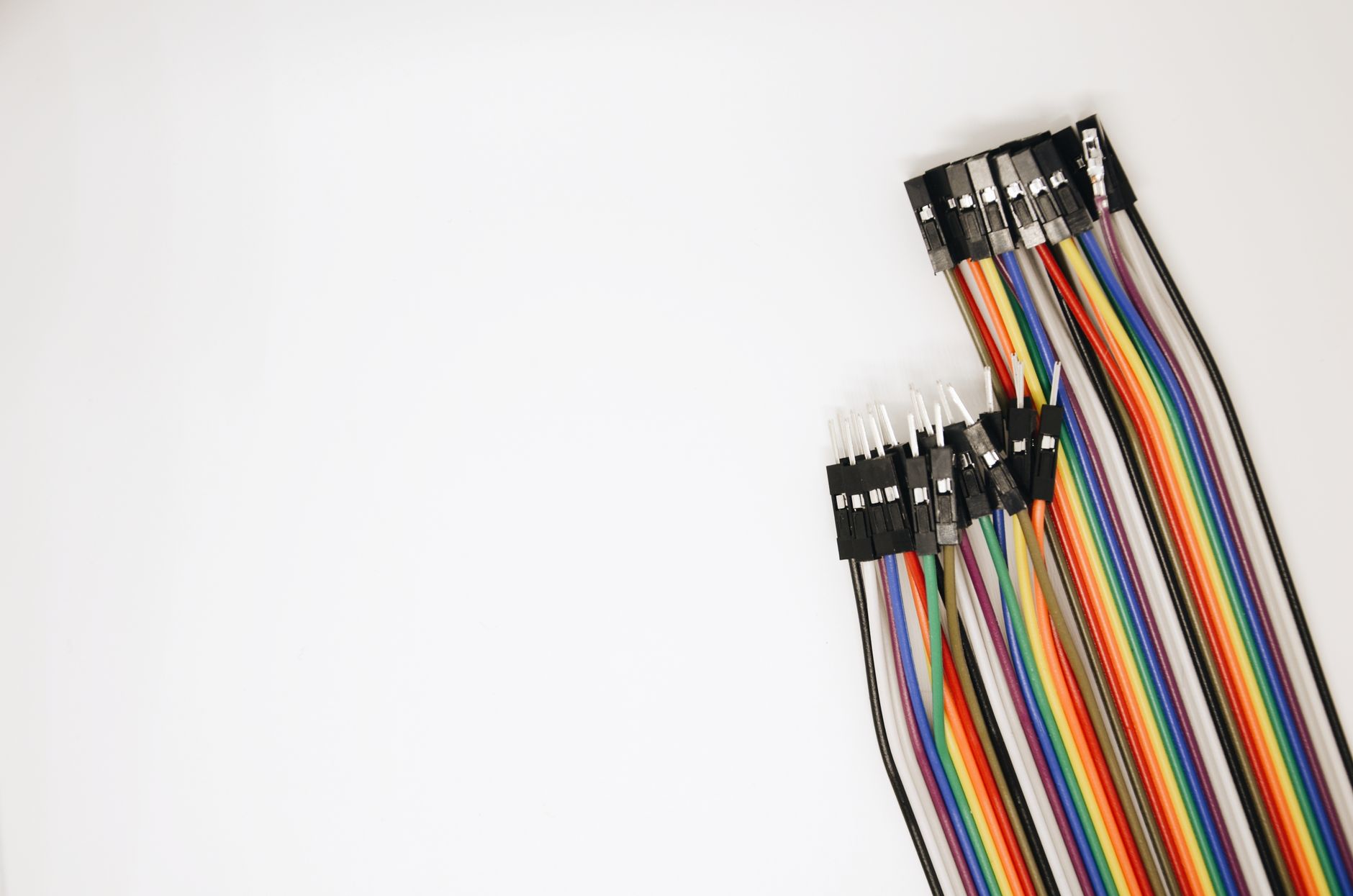

• Fios e Conectores: Cabos jumper, conectores e protoboard para realizar as conexões entre componentes.
• Resistores e Capacitores: Componentes eletrônicos básicos para proteção e estabilização de circuitos.

A escolha correta desses itens é fundamental para o sucesso do projeto. Componentes de qualidade garantem maior durabilidade, segurança e confiabilidade do sistema.

Primeiros Passos: Configurando seu Arduino para Automação

Antes de iniciar qualquer projeto prático, é necessário configurar corretamente o ambiente de desenvolvimento. Este processo envolve a instalação de software, conexão do hardware e validação da comunicação entre componentes.

O primeiro passo é baixar a IDE (Integrated Development Environment) do site oficial. Após a instalação, conecte sua placa ao computador através de um cabo USB. A IDE detectará automaticamente a porta de comunicação. Configure o modelo correto (Uno, Mega, etc.) e a porta correspondente no menu Ferramentas.

Realize um teste básico carregando o exemplo “Blink” que acompanha a IDE. Este programa faz um LED piscotear, confirmando que a placa está funcionando corretamente. Se o LED piscar conforme esperado, sua configuração inicial está completa e você está pronto para projetos mais complexos.

Para projetos de automação residencial, é recomendável familiarizar-se com a programação básica antes de implementar sistemas com componentes de alta tensão. Isso garante maior segurança e reduz riscos de danos ao equipamento.

5 Projetos Práticos de Automação Residencial para Iniciantes

Existem diversos projetos práticos que iniciantes podem implementar para aprender os fundamentos dessa tecnologia. Estes projetos progressivos aumentam em complexidade e funcionalidade.

1. Sistema de Iluminação Automática com Sensor de Luz: Utilize um sensor LDR (fotoresistor) para detectar a luminosidade ambiente e ativar automaticamente as lâmpadas quando escurece. Este projeto ensina leitura de sensores analógicos e controle de relés.
2. Controle de Temperatura com Ventilador: Implemente um sensor de temperatura que ativa um ventilador automaticamente quando a temperatura ultrapassa um limite definido. Ideal para aprender condicionalidades e lógica de programação.
3. Detector de Movimento para Segurança: Integre um sensor PIR (infravermelho passivo) que ativa uma alarme ou iluminação quando detecta movimento. Perfeito para sistemas de segurança residencial.
4. Controle de Umidade com Desumidificador: Monitore a umidade relativa do ar e acione um desumidificador quando necessário. Mantém ambientes com níveis ideais de umidade.
5. Sistema de Rega Automática para Plantas: Utilize um sensor de umidade do solo para irrigar plantas automaticamente. Projeto prático que economiza água e mantém plantas saudáveis.

Cada um desses projetos fornece conhecimentos transferíveis que você pode aplicar em sistemas mais sofisticados. A progressão natural entre eles permite desenvolvimento gradual de habilidades.

Como Acender Lâmpadas pela Internet com Arduino

Uma das funcionalidades mais procuradas é a capacidade de controlar lâmpadas remotamente através da internet. O Arduino torna essa implementação acessível mesmo para iniciantes.

Para acender lâmpadas pela internet, você precisará de um módulo WiFi como o ESP8266 ou ESP32, que integram conectividade à placa. Estes módulos permitem que você crie um servidor web simples que responde a comandos enviados pelo seu smartphone ou computador.

O processo básico envolve: conectar o módulo WiFi ao Arduino, programar um servidor web que aguarda requisições HTTP, associar cada requisição a uma ação específica (acender/apagar lâmpada), e conectar um relé à saída que controla a lâmpada. Quando você acessa um endereço IP específico do seu navegador, o servidor recebe a requisição e executa a ação correspondente.

Para maior segurança, implemente autenticação básica ou use protocolos como MQTT que criptografam a comunicação. Isso evita que pessoas não autorizadas controlem seus dispositivos através da internet. A segurança é especialmente importante em sistemas residenciais que controlam iluminação, climatização e dispositivos críticos.

Consulte o esquema de automação residencial para entender melhor como estruturar a integração de componentes WiFi com lâmpadas e relés em sua instalação.

Entendendo Relés e Fiação em Projetos de Automação

Os relés são componentes essenciais em qualquer projeto que necessite controlar dispositivos de alta tensão. Compreender seu funcionamento é crucial para implementar sistemas seguros e eficientes.

Um relé é um interruptor eletromagnético que permite ao Arduino (que opera em baixa tensão, 5V) controlar circuitos de alta tensão (como 110V ou 220V). A placa envia um sinal de controle ao relé, que então comuta (abre ou fecha) um circuito de alta tensão. Essa separação entre circuitos de controle e potência é fundamental para proteger a placa.

Na fiação de um projeto com relés, siga estas práticas essenciais:

• Sempre use fios com calibre apropriado para a corrente que será transportada. Fios muito finos podem superaquecer e causar incêndios.
• Utilize conectores e terminais adequados para garantir contatos seguros e reduzir resistência elétrica.
• Implemente disjuntores e fusíveis para proteção contra sobrecarga e curto-circuito.
• Mantenha circuitos de controle e potência fisicamente separados quando possível.
• Use canaletas e conduítes para organizar e proteger a fiação.
• Identifique claramente todos os fios com etiquetas para facilitar manutenção futura.

A qualidade da fiação e da implementação dos relés determina diretamente a segurança e confiabilidade do seu sistema. Investir tempo nesta etapa previne problemas futuros.

Conectando Sensores e Atuadores ao Arduino

Sensores e atuadores são os “sentidos” e “músculos” do seu sistema. Os sensores coletam informações do ambiente, enquanto os atuadores executam ações baseadas nessas informações.

Os sensores se conectam aos pinos analógicos (A0 a A5) ou digitais (D0 a D13), dependendo do tipo de sinal que produzem. Sensores analógicos produzem uma faixa contínua de valores (0-1023 no Arduino), enquanto sensores digitais produzem apenas dois estados: alto (HIGH) ou baixo (LOW).

Exemplos de conexão de sensores populares:

• Sensor de Temperatura (DHT22): Conecte ao pino digital 2, fornece temperatura e umidade em formato digital.
• Sensor LDR (Luz): Conecte ao pino analógico A0, fornece leitura de luminosidade em valores de 0-1023.
• Sensor PIR (Movimento): Conecte ao pino digital 3, fornece HIGH quando detecta movimento.
• Sensor Ultrassônico: Requer dois pinos (trigger e echo), mede distância através de ondas sonoras.

Os atuadores (motores, relés, buzzer, LED) se conectam aos pinos digitais ou PWM (Pulse Width Modulation). Os pinos PWM permitem controlar a intensidade de ação dos atuadores, como brilho de um LED ou velocidade de um motor.

Sempre consulte a folha de dados (datasheet) de cada componente para identificar os pinos corretos e os níveis de tensão necessários. Conexões incorretas podem danificar tanto o sensor quanto o Arduino.

Programação Básica para Automação Residencial

A programação do Arduino segue uma estrutura simples baseada em duas funções principais: setup() e loop(). A função setup() executa uma única vez quando o Arduino inicia, enquanto loop() executa continuamente.

Estrutura básica de um programa:

• Declaração de Variáveis: Define variáveis para armazenar valores de sensores e estados de atuadores.
• Função setup(): Inicializa pinos como entrada (INPUT) ou saída (OUTPUT) e configura comunicação serial.
• Função loop(): Lê sensores, processa lógica e controla atuadores repetidamente.
• Funções Auxiliares: Cria funções reutilizáveis para tarefas específicas como ler temperatura ou ativar relé.

Exemplo de lógica simples: se a temperatura (lida de um sensor) ultrapassar 28°C, ativa o ventilador (escreve HIGH em um pino digital); caso contrário, desativa. Esta condicionalidade (if/else) é a base de qualquer sistema de automação.

Conceitos essenciais para dominar:

• Condicionais (if/else): Executam ações baseadas em condições específicas.
• Loops (for/while): Repetem blocos de código múltiplas vezes.
• Variáveis: Armazenam valores que mudam durante a execução.
• Funções: Organizam código em blocos reutilizáveis e legíveis.
• Leitura Analógica: Captura valores contínuos de sensores usando analogRead().
• Escrita Digital/PWM: Controla atuadores usando digitalWrite() ou analogWrite().

Comece com programas simples e aumente gradualmente a complexidade. Teste cada componente isoladamente antes de integrá-los em um sistema completo. Utilize comentários no código para documentar sua lógica e facilitar futuras modificações.

Segurança Elétrica e Boas Práticas na Instalação

A segurança elétrica é absolutamente crítica em qualquer projeto de automação residencial. Erros nesta área podem resultar em incêndios, choque elétrico ou danos permanentes a equipamentos.

Práticas essenciais de segurança:

• Sempre desligue a energia antes de trabalhar com circuitos de alta tensão. Use um multímetro para confirmar que não há tensão residual.
• Utilize equipamento de proteção individual (luvas isolantes, óculos de segurança) ao trabalhar com eletricidade.
• Implemente proteção contra sobrecarga através de disjuntores e fusíveis dimensionados adequadamente.
• Nunca misture fios de diferentes calibres no mesmo circuito sem adaptadores apropriados.
• Use conectores de qualidade que garantam contato firme e reduzam risco de aquecimento excessivo.
• Mantenha circuitos de controle (5V) separados de circuitos de potência (110V/220V) para evitar interferências e acidentes.
• Teste o sistema em etapas antes de ativar todos os componentes simultaneamente.
• Documente toda a instalação com esquemas, etiquetagem de fios e localização de componentes críticos.

Se não possui experiência com eletricidade de alta tensão, é fortemente recomendável contratar um eletricista profissional para as partes que envolvem 110V ou 220V. A economia inicial não compensa os riscos potenciais. Muitas construtoras de alto padrão, como a Intacta Engenharia, já incorporam infraestrutura e consultoria técnica para sistemas de automação em seus projetos, garantindo segurança desde a fase de construção.

Implemente testes periódicos do sistema para detectar possíveis problemas antes que se tornem perigosos. Verifique regularmente se há sinais de superaquecimento, isolamento danificado ou conexões soltas.

Perguntas Frequentes

Qual Arduino devo usar para automação residencial?

Para a maioria dos projetos iniciantes, o Arduino Uno é a escolha ideal. Oferece suficiente poder de processamento, quantidade adequada de pinos e excelente comunidade de suporte. Se seu projeto requer muitos sensores e atuadores simultâneos (mais de 20 dispositivos), considere o Arduino Mega que possui significativamente mais pinos. Para projetos que necessitam conectividade WiFi integrada, os módulos ESP8266 ou ESP32 são mais apropriados, oferecendo processamento comparável com WiFi nativo.

Quanto custa montar um sistema básico de automação com Arduino?

Um sistema básico pode ser montado com investimento inicial entre R$ 300 a R$ 800, dependendo dos componentes escolhidos. Este valor inclui a placa (R$ 50-150), módulos de relé (R$ 30-80), sensores básicos (R$ 50-200), módulo WiFi (R$ 40-100) e componentes eletrônicos diversos (R$ 100-200). Projetos mais sofisticados com múltiplos sensores, atuadores e integração com aplicativos podem custar entre R$ 1.500 a R$ 5.000. Este investimento é significativamente inferior aos sistemas comerciais de automação residencial que custam entre R$ 5.000 a R$ 20.000.

É possível controlar a automação pelo celular?

Sim, é totalmente possível. Existem várias abordagens: usar um módulo WiFi como ESP8266 para criar um servidor web que você acessa através do navegador do celular; implementar Bluetooth para controle próximo (até 100 metros); ou utilizar plataformas IoT como Blynk, ThingSpeak ou Home Assistant que fornecem aplicativos prontos. A escolha depende da distância (remota ou local), consumo de energia desejado e complexidade aceitável. Para controle remoto via internet, a solução WiFi é mais prática e oferece maior alcance.

Preciso de conhecimento avançado em programação para começar?

Não. A linguagem de programação do Arduino é uma versão simplificada de C/C++ especificamente projetada para iniciantes. Você pode começar com conceitos básicos como variáveis, condicionais (if/else) e loops (for/while). Centenas de tutoriais, exemplos de código e comunidades online oferecem suporte gratuito. Recomenda-se seguir um curso de automação residencial estruturado que ensine tanto os fundamentos de programação quanto as aplicações práticas.

Como integrar múltiplos dispositivos em um único sistema?

A integração é feita através de uma placa Arduino central que gerencia todos eles. Cada dispositivo (sensor ou atuador) conecta-se a pinos específicos. O programa principal executa continuamente, lendo todos os sensores e atualizando todos os atuadores conforme a lógica definida. Para sistemas muito complexos (mais de 50 dispositivos), considere usar múltiplas placas Arduino comunicando-se entre si via protocolo I2C ou serial. Plataformas como IoT podem contribuir significativamente para automação residencial, permitindo integração com serviços em nuvem e automações mais avançadas baseadas em inteligência artificial.
