A viga protendida é um elemento estrutural de concreto que recebe cabos ou fios de aço tensionados antes ou após a concretagem. Essa tensão prévia comprime o concreto internamente, aumentando de forma significativa a capacidade de suportar cargas e vencer grandes vãos sem deformações excessivas.
Na prática, esse sistema permite construir estruturas mais esbeltas, com menos material e maior eficiência. Por isso, vigas protendidas são amplamente usadas em pontes, viadutos, galpões industriais, estacionamentos e edifícios de múltiplos andares.
Se você quer entender o que diferencia esse tipo de viga do concreto armado convencional, como o processo de protensão funciona na prática e quando vale a pena utilizá-la, este conteúdo traz as respostas com clareza técnica e linguagem acessível.
O Que É uma Viga Protendida?
Uma viga protendida é um elemento estrutural de concreto no qual cabos, fios ou cordoalhas de aço de alta resistência são tensionados de forma controlada. Esse tensionamento gera uma força de compressão interna no concreto, que age de maneira oposta às tensões de tração geradas pelas cargas externas.
O concreto é um material que suporta bem compressão, mas tem baixa resistência à tração. A protensão resolve esse problema ao pré-comprimir a peça, neutralizando ou reduzindo as trações antes mesmo de qualquer carga ser aplicada.
O resultado é uma estrutura capaz de vencer vãos maiores, apresentar menos fissuração e ter seções transversais mais reduzidas em comparação com soluções convencionais. Isso impacta diretamente na economia de material e no desempenho estrutural a longo prazo.
Esse conceito é aplicado não só em vigas, mas também em lajes, pilares, blocos de fundação e outros elementos construtivos que se beneficiam da compressão prévia.
Qual a Diferença Entre Viga Protendida e Viga Convencional?
A viga de concreto armado convencional utiliza barras de aço passivas, que só entram em ação quando a estrutura já está carregada e começa a deformar. Nesse processo, surgem fissuras de tração que, embora controladas pela armadura, representam limitações de desempenho.
Na viga protendida, os cabos de aço são tensionados ativamente antes ou logo após a concretagem. Isso significa que a estrutura já chega ao estado de serviço com uma compressão interna que contrabalança as forças externas.
As principais diferenças práticas são:
- Vão livre: vigas protendidas conseguem vencer distâncias muito maiores sem apoios intermediários
- Espessura: as seções protendidas são geralmente mais esbeltas para a mesma carga
- Fissuração: o controle de fissuras é superior na protensão
- Aço utilizado: a protensão exige aços de alta resistência (CP 190, CP 210), enquanto o armado usa aços comuns (CA-50, CA-60)
- Custo e complexidade: a protensão demanda equipamentos especiais e mão de obra qualificada
Para obras de pequeno porte, o concreto armado convencional costuma ser mais adequado. Já em estruturas que exigem grandes vãos ou cargas elevadas, a protensão se torna tecnicamente superior.
Quais São os Tipos de Protensão Utilizados?
A protensão pode ser classificada de duas formas principais: quanto ao momento de aplicação e quanto ao nível de protensão adotado.
Quanto ao momento de aplicação:
- Pré-tensionamento: os cabos são tensionados antes da concretagem
- Pós-tensionamento: os cabos são tensionados após o concreto atingir resistência suficiente
Quanto ao nível de protensão:
- Protensão completa (nível 3): elimina totalmente as trações na seção, indicada para ambientes agressivos
- Protensão limitada (nível 2): permite pequenas trações, mas sem fissuração visível
- Protensão parcial (nível 1): admite fissuração controlada, com a armadura passiva complementando a resistência
A escolha do tipo depende das condições de exposição da estrutura, das cargas envolvidas e das exigências do projeto estrutural. Em pontes sobre o mar, por exemplo, a protensão completa é frequentemente exigida para proteger os cabos da corrosão.
Como Funciona o Processo de Protensão?
O processo de protensão consiste em aplicar uma força de compressão ao concreto por meio do tensionamento de cabos de aço de alta resistência. Essa força é transferida ao concreto de forma intencional e controlada, criando um estado de tensão favorável antes que qualquer carga externa atue na estrutura.
Os cabos utilizados são compostos por fios ou cordoalhas de aço com resistência muito superior à do aço convencional. Eles são ancorados nas extremidades da peça e tensionados com macacos hidráulicos especiais, que aplicam a força com precisão determinada pelo projeto estrutural.
Após o tensionamento, os cabos ficam permanentemente ancorados, mantendo a compressão no concreto ao longo de toda a vida útil da estrutura. Essa compressão residual é o que diferencia funcionalmente a peça protendida das demais.
O processo exige controle rigoroso de cada etapa, desde a resistência do concreto no momento do tensionamento até as perdas de protensão que ocorrem ao longo do tempo por fatores como retração, fluência e relaxação do aço.
O Que É Pré-tensionamento?
No pré-tensionamento, os cabos de aço são esticados e fixados em uma forma rígida antes de o concreto ser lançado. Após a cura do concreto, quando ele atinge a resistência necessária, os cabos são soltos nas extremidades.
A tentativa dos cabos de retornar ao estado natural gera uma força de compressão transferida diretamente ao concreto por aderência ao longo de todo o comprimento da peça. Não há necessidade de ancoragens mecânicas nas extremidades, pois a própria ligação entre o aço e o concreto realiza essa transferência.
Essa técnica é amplamente usada na produção de peças pré-fabricadas em fábrica, como vigas para pontes, lajes alveolares, postes e dormentes ferroviários. A padronização do processo em ambiente industrial garante qualidade controlada e agilidade na execução.
Uma limitação importante é que o pré-tensionamento exige formas e bancos de protensão de grande porte, o que inviabiliza sua aplicação diretamente no canteiro de obras para estruturas moldadas in loco.
O Que É Pós-tensionamento?
No pós-tensionamento, os cabos são colocados dentro de bainhas (dutos) posicionadas na forma antes da concretagem. O concreto é lançado e curado com os cabos ainda frouxos. Somente após o concreto atingir resistência adequada, os cabos são tensionados com macacos hidráulicos e fixados por ancoragens metálicas nas extremidades da peça.
Após o tensionamento, os dutos podem ser preenchidos com calda de cimento (protensão aderente) ou deixados sem preenchimento (protensão não aderente), dependendo das exigências do projeto.
Essa técnica é ideal para estruturas moldadas diretamente no canteiro, como lajes de grandes edificações, vigas de pontes construídas in loco e estruturas de geometria irregular. Ela oferece maior flexibilidade de aplicação em comparação ao pré-tensionamento.
O pós-tensionamento também permite o uso em obras de reforço estrutural, onde cabos são inseridos em estruturas existentes para aumentar sua capacidade de carga sem demolição.
Para Que Serve uma Viga Protendida?
A viga protendida serve para vencer grandes vãos com eficiência estrutural superior, reduzindo deformações, controlando fissuras e permitindo seções mais esbeltas do que o concreto armado convencional conseguiria oferecer para as mesmas condições de carregamento.
Ela é especialmente indicada quando há restrições de altura de viga, quando os vãos são longos demais para soluções convencionais ou quando a durabilidade em ambientes agressivos é um requisito crítico do projeto.
Além de vigas, o princípio da protensão é aplicado em lajes planas de edifícios, reservatórios, silos, estruturas offshore e até em fundações de grandes obras. A versatilidade do sistema amplia seu campo de uso na engenharia civil moderna.
Em Quais Obras as Vigas Protendidas São Mais Usadas?
As vigas protendidas aparecem com mais frequência em projetos que exigem grandes vãos livres ou cargas elevadas. Os principais segmentos de aplicação são:
- Pontes e viadutos: principal aplicação, onde os vãos entre pilares podem chegar a dezenas de metros
- Galpões industriais e logísticos: a ausência de pilares intermediários amplia a área útil operacional
- Estacionamentos: lajes e vigas protendidas permitem pavimentos com grandes espaços livres e menor altura de pé-direito
- Edifícios de múltiplos andares: lajes protendidas reduzem a espessura das seções e o peso total da estrutura
- Estruturas pré-fabricadas: postes, dormentes ferroviários, painéis de fechamento e vigas de cobertura
- Obras hidráulicas: reservatórios, aduelas de túneis e canais que exigem estanqueidade
Em empreendimentos de alto padrão, a protensão é frequentemente adotada para viabilizar plantas livres, pé-direito duplo e soluções arquitetônicas que exigem ausência de elementos estruturais aparentes.

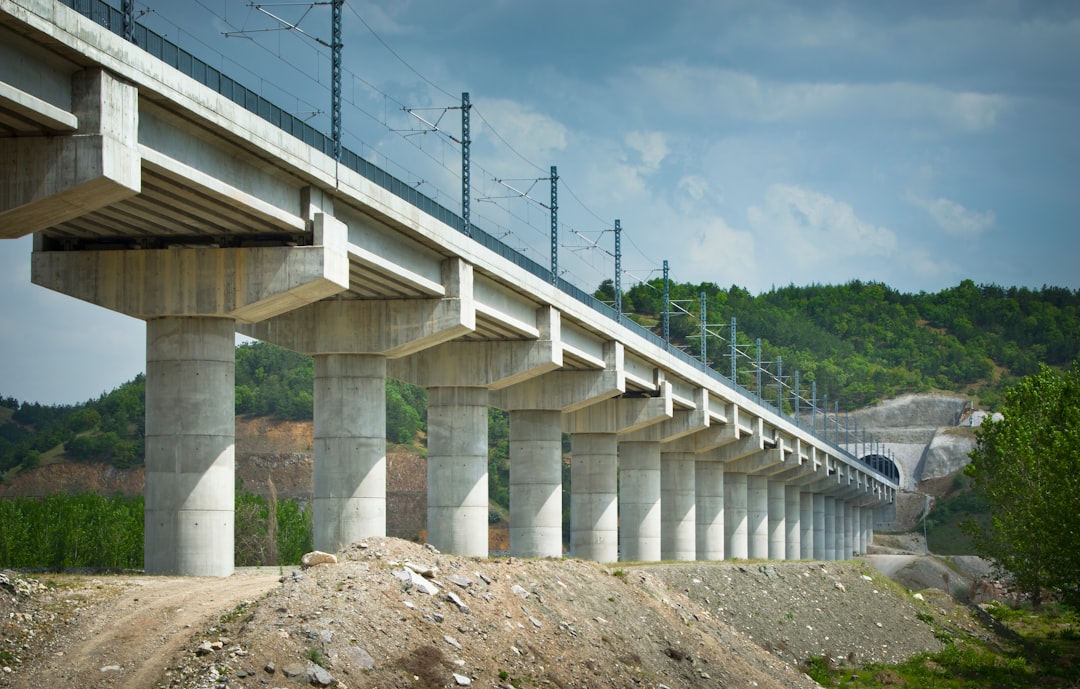

Como a Viga Protendida É Aplicada em Pontes e Viadutos?
Em pontes e viadutos, as vigas protendidas são o elemento estrutural responsável por transmitir as cargas do tabuleiro (pista de rolamento) aos pilares e, destes, às fundações. A protensão permite que essas vigas vençam vãos que inviabilizariam soluções em concreto armado comum.
A aplicação pode ser feita com vigas pré-fabricadas, produzidas em fábrica com pré-tensionamento e transportadas até o local de montagem, ou com vigas moldadas in loco por pós-tensionamento, mais comuns em pontes de grande porte e geometria complexa.
Em pontes em balanço progressivo, por exemplo, o pós-tensionamento é essencial. Os segmentos de concreto são construídos em avanço gradual a partir dos pilares, e os cabos de protensão garantem a estabilidade estrutural em cada etapa da construção antes que a viga alcance o vão seguinte.
A durabilidade também é um fator determinante nessa aplicação. A protensão completa, aliada ao cobrimento adequado e ao preenchimento dos dutos com calda de cimento, protege os cabos de aço da corrosão mesmo em ambientes de alta agressividade, como regiões costeiras ou áreas industriais.
Quais São as Vantagens da Viga Protendida?
As vantagens da viga protendida em relação a outras soluções estruturais vão além da simples resistência. Elas envolvem eficiência de material, desempenho em serviço, durabilidade e possibilidades arquitetônicas que dificilmente seriam viáveis com outros sistemas.
Entre os principais benefícios estão:
- Capacidade de vencer vãos muito maiores sem apoios intermediários
- Seções transversais mais esbeltas para a mesma carga
- Menor deformação (flecha) em serviço
- Controle superior de fissuração, aumentando a vida útil
- Menor consumo de concreto e, muitas vezes, de aço total na estrutura
- Maior aproveitamento do espaço interno em edifícios e galpões
- Melhor comportamento em estruturas submetidas a cargas dinâmicas e de fadiga
Esses fatores fazem da protensão uma solução tecnicamente superior em diversas situações, especialmente quando a análise considera todo o ciclo de vida da obra e não apenas o custo inicial de construção.
A Viga Protendida É Mais Resistente que a Viga de Concreto Armado?
Sim, em termos de desempenho estrutural para grandes vãos e cargas elevadas, a viga protendida supera a de concreto armado convencional. Mas é importante entender o que “mais resistente” significa nesse contexto.
A protensão não apenas aumenta a carga de ruptura da peça. Ela melhora o comportamento em serviço, ou seja, sob as cargas normais do dia a dia. Isso significa menos flechas, menos fissuras visíveis e maior rigidez aparente, mesmo antes de qualquer situação extrema.
Para um mesmo vão e uma mesma carga, a viga protendida pode ser projetada com altura menor e seção reduzida, sem comprometer a segurança. Isso é especialmente relevante em edifícios onde cada centímetro de altura de viga representa ganho ou perda de pé-direito útil.
Por outro lado, a viga de concreto armado convencional é perfeitamente adequada para a maioria das construções residenciais de pequeno e médio porte, onde os vãos são menores e as cargas não justificam o custo adicional da protensão.
Quais São as Vantagens Econômicas da Viga Protendida?
À primeira vista, a viga protendida parece mais cara, e de fato o custo unitário de execução é maior. Mas a análise econômica real precisa considerar o sistema estrutural como um todo.
Com seções menores e vãos maiores, a protensão pode reduzir o número de pilares necessários. Menos pilares significam menos fundações, menos formas, menos armação e menos concreto em outros elementos da estrutura.
Em edifícios altos, seções de laje mais finas reduzem o peso próprio de cada pavimento. Com menos peso, as cargas nos pilares e fundações diminuem, gerando economia em cascata por toda a estrutura.
Em galpões e estacionamentos, a eliminação de pilares intermediários aumenta o valor comercial do espaço, seja pela facilidade de operação logística, seja pela flexibilidade de uso dos pavimentos.
Portanto, a vantagem econômica da protensão não está no custo isolado da viga, mas na redução do custo global da estrutura e na valorização funcional do espaço construído.
Quais São as Desvantagens e Limitações da Viga Protendida?
A viga protendida exige mão de obra especializada e equipamentos específicos, como macacos hidráulicos e bombas de injeção de calda, que não são comuns em canteiros convencionais. Isso eleva o custo de execução e restringe o número de empresas aptas a realizar esse tipo de serviço com qualidade.
O controle de qualidade é mais rigoroso em todas as etapas. O concreto precisa atingir resistência mínima antes do tensionamento, os cabos devem ser tensionados na sequência e com a força corretas, e o preenchimento dos dutos precisa ser executado sem falhas para evitar corrosão futura.
Reparos e intervenções na estrutura ao longo da vida útil são mais complexos. Um cabo rompido ou danificado representa um risco estrutural sério e sua recuperação exige projetos específicos de reforço.
Outra limitação é a dificuldade de adaptação posterior. Como os cabos percorrem a peça em trajetória definida em projeto, qualquer modificação estrutural, como abertura de furos ou demolição parcial, precisa ser analisada por engenheiro qualificado antes de ser executada.
Para obras de pequeno porte ou com vãos reduzidos, o investimento na protensão raramente se justifica tecnicamente, tornando o concreto armado convencional a escolha mais racional.
Quanto Custa uma Viga Protendida?
O custo de uma viga protendida varia amplamente conforme as dimensões da peça, o sistema de protensão adotado, a região do Brasil, o fornecedor e as condições do projeto. Não é possível indicar um valor fixo sem essas informações, mas é possível entender o que compõe esse custo.
Em linhas gerais, o custo de uma viga protendida envolve materiais (concreto de alto desempenho, cabos de aço de alta resistência, bainhas, ancoragens e calda de cimento), equipamentos (locação ou uso de macacos hidráulicos e bombas de injeção), mão de obra especializada e controle tecnológico (ensaios de concreto, acompanhamento do tensionamento).
Para vigas pré-fabricadas, o preço costuma ser cotado por metro linear ou por peça, com variações significativas conforme o perfil e o vão. Para estruturas moldadas in loco com pós-tensionamento, o custo é orçado por projeto, considerando o volume de concreto, a quantidade de cabos e a complexidade da execução.
Quais Fatores Influenciam o Preço da Viga Protendida?
Os principais fatores que afetam o custo são:
- Dimensões e geometria: peças maiores e com perfis mais complexos exigem mais material e mais tempo de execução
- Sistema adotado: o pós-tensionamento aderente, que exige injeção de calda, costuma ser mais caro que o não aderente
- Resistência do concreto: traços de alto desempenho (fck acima de 35 MPa) são mais caros que os convencionais
- Quantidade de cabos: diretamente relacionada ao nível de protensão e às cargas de projeto
- Logística e região: transporte de peças pré-fabricadas e disponibilidade de mão de obra especializada variam muito por estado
- Volume da obra: projetos com maior quantidade de peças diluem os custos fixos de mobilização de equipamentos
Para obter um orçamento preciso, é necessário um projeto estrutural completo, que defina as cargas, os vãos, o traçado dos cabos e o nível de protensão adequado para cada situação.
Como É Feito o Cálculo Estrutural de uma Viga Protendida?
O cálculo estrutural de uma viga protendida é significativamente mais complexo que o de uma viga convencional. O engenheiro estrutural precisa analisar a peça em diferentes fases: durante a protensão (antes da carga externa), em serviço (com as cargas atuando) e na situação última (verificação da segurança à ruptura).
O processo começa pela definição das ações que atuarão na estrutura, como peso próprio, sobrecargas de uso, vento e variações de temperatura. A partir dessas ações, determinam-se os esforços internos (momento fletor, cortante e normal) que a viga precisa resistir.
Em seguida, define-se a força de protensão necessária e o traçado dos cabos, que geralmente segue uma curva parabólica ou poligonal para equilibrar os efeitos das cargas externas ao longo do vão. Esse traçado curvo gera forças de reação nos cabos que contrabalançam as cargas aplicadas.
O cálculo também precisa contabilizar as perdas de protensão, que ocorrem por atrito entre o cabo e a bainha, pelo encurtamento do concreto durante o tensionamento, pela retração e fluência do concreto ao longo do tempo e pela relaxação do aço dos cabos. Todas essas perdas reduzem a força efetiva de protensão e devem ser consideradas no projeto.
Quais Normas Técnicas Regulamentam a Viga Protendida no Brasil?
No Brasil, o projeto e a execução de estruturas protendidas são regulamentados pela ABNT NBR 6118, que trata do projeto de estruturas de concreto em geral, incluindo concreto protendido. Essa norma define os critérios de dimensionamento, os níveis de protensão, os requisitos de durabilidade e os cobrimentos mínimos para os cabos.
Complementarmente, a ABNT NBR 7197 especifica os requisitos para projeto de estruturas de concreto protendido, com foco nos procedimentos de cálculo e nos materiais utilizados.
Para os materiais específicos, existem normas dedicadas: a ABNT NBR 7483 regulamenta as cordoalhas de aço para concreto protendido, e a ABNT NBR 7482 trata dos fios de aço para esse fim.
A execução em canteiro deve seguir ainda as diretrizes da ABNT NBR 14931, que trata da execução de estruturas de concreto em geral, com procedimentos de controle que se aplicam também às estruturas protendidas.
Todo o processo precisa ser acompanhado por profissional habilitado e registrado no CREA, com responsabilidade técnica documentada por ART (Anotação de Responsabilidade Técnica).
Perguntas Frequentes Sobre Viga Protendida
Algumas dúvidas aparecem com frequência quando o tema é viga protendida. As questões abaixo reúnem as perguntas mais comuns de profissionais e leigos que se deparam com esse sistema estrutural pela primeira vez.
É Possível Fazer Furo em Viga Protendida?
Fazer furos em vigas protendidas é extremamente arriscado e, na maioria dos casos, proibido sem aprovação de engenheiro estrutural. Os cabos de protensão percorrem o interior da peça em trajetórias específicas definidas em projeto, e um furo mal posicionado pode cortar ou danificar um ou mais cabos.
Ao contrário de uma barra de aço convencional, o cabo de protensão está sob tensão elevada. Seu rompimento súbito libera uma grande quantidade de energia e pode comprometer severamente a capacidade de carga da estrutura, com risco real de colapso progressivo.
Qualquer necessidade de passagem de instalações por vigas protendidas, como tubulações hidráulicas ou eletrodutos, deve ser prevista em projeto e as aberturas posicionadas em regiões seguras, sem interceptar os cabos. Se a necessidade surgir após a construção, é imprescindível consultar o projeto estrutural original e obter parecer técnico de engenheiro responsável antes de qualquer intervenção.
Qual Aço É Usado na Viga Protendida?
A viga protendida utiliza aços de alta resistência, muito diferentes dos usados no concreto armado convencional. Os principais tipos são:
- Cordoalhas CP 190 e CP 210: compostas por vários fios torcidos em espiral, são os mais usados no pós-tensionamento. Os números indicam a tensão de ruptura em kN/cm²
- Fios CP 175 e CP 195: usados principalmente no pré-tensionamento de peças pré-fabricadas
- Barras de aço de alta resistência: menos comuns, usadas em situações específicas onde a rigidez e o comprimento reduzido são favoráveis
Esses aços têm limite de resistência à tração muito superior ao do aço CA-50, que é o mais comum no concreto armado. Essa alta resistência é fundamental para que a protensão seja eficiente, pois mesmo após as perdas ao longo do tempo, a força residual nos cabos ainda é suficiente para manter a compressão no concreto.
Viga Protendida É o Mesmo Que Laje Protendida?
Não. Viga protendida e laje protendida são elementos estruturais diferentes, embora ambos utilizem o mesmo princípio de protensão por cabos de aço tensionados.
A viga protendida é um elemento linear, com comprimento muito maior que sua largura e altura. Ela funciona principalmente à flexão em um único sentido e recebe as cargas das lajes, transferindo-as aos pilares ou apoios.
A laje protendida é um elemento de superfície, plano e de espessura relativamente pequena em relação às outras dimensões. Ela pode ser protendida em uma ou duas direções, dependendo da geometria do pavimento e das condições de apoio.
Em edifícios modernos de alto padrão, é comum que ambos os elementos sejam protendidos simultaneamente. A laje plana protendida apoia diretamente nos pilares, eliminando as vigas ou reduzindo muito seu número. Quando há vigas, estas também podem ser protendidas para vencer vãos maiores.
Entender essa distinção é importante para compreender o funcionamento estrutural do conjunto e identificar corretamente cada elemento ao analisar projetos de estruturas de concreto e metálicas em obras de engenharia.
