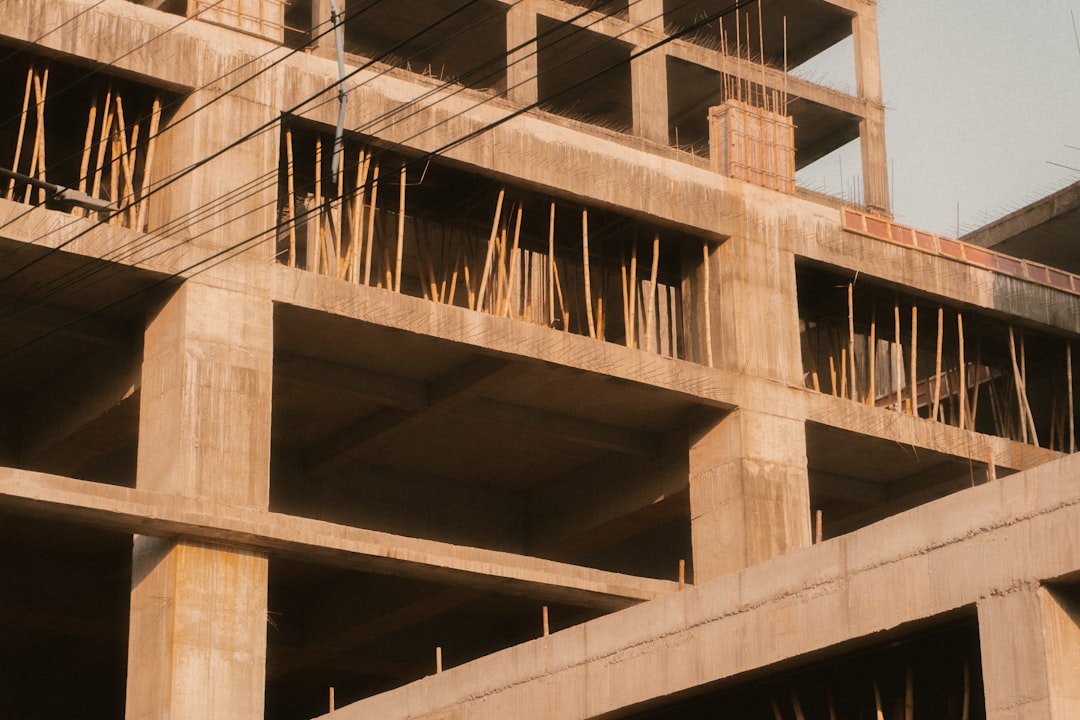

A distância entre pilares depende de uma série de fatores estruturais e não existe um número único válido para todas as obras. De forma geral, em construções residenciais convencionais, o espaçamento mais comum fica entre 3 e 6 metros. Já em estruturas comerciais ou industriais, esse vão pode chegar a 10, 12 metros ou mais, desde que o projeto estrutural seja adequado para suportar as cargas envolvidas.
Esse espaçamento influencia diretamente a resistência da edificação, o custo das vigas e lajes, e até o aproveitamento interno dos ambientes. Um vão muito grande sem o dimensionamento correto pode comprometer a segurança da estrutura. Um vão muito pequeno pode encarecer a obra desnecessariamente e dificultar o layout dos cômodos.
Entender como esse cálculo funciona, quais normas orientam o processo e quais erros evitar é fundamental para qualquer pessoa que esteja planejando uma construção, seja ela residencial ou comercial. As informações abaixo reúnem os principais aspectos técnicos de forma acessível, sem abrir mão da precisão.
Qual a distância máxima permitida entre pilares e colunas?
Não existe um limite único fixado em lei para todos os tipos de obra. O que determina a distância máxima entre pilares é o projeto estrutural, elaborado por um engenheiro calculista com base nas cargas previstas, no tipo de material utilizado e no uso da edificação.
Dito isso, existem referências práticas amplamente adotadas no mercado:
- Residências térreas e sobrados: vãos entre 3 e 5 metros são os mais comuns e funcionam bem com vigas e lajes convencionais.
- Edifícios de múltiplos pavimentos: vãos de 4 a 8 metros são frequentes, com seções de pilares e vigas proporcionalmente maiores.
- Estruturas industriais e galpões: vãos de 10 a 20 metros ou mais são possíveis, mas exigem soluções específicas como concreto protendido ou estruturas metálicas.
O que limita o vão na prática não é apenas a resistência dos pilares, mas principalmente a capacidade das vigas de transferir as cargas sem deformações excessivas. Quanto maior o vão, maior precisa ser a altura e a seção transversal das vigas, o que impacta diretamente no custo e no peso total da estrutura.
Por isso, projetar o espaçamento máximo sem análise técnica é um risco real. A definição desse parâmetro precisa acontecer na fase de projeto, não durante a execução da obra.
Como o vão livre impacta na estrutura da edificação?
O vão livre é a distância entre dois apoios estruturais, como pilares ou paredes portantes, sem nenhum suporte intermediário. Quanto maior esse vão, maior é o esforço que a viga ou laje precisa suportar.
Esse impacto se manifesta de formas concretas no projeto:
- Flexão aumentada: vãos maiores geram maiores momentos fletores nas vigas, exigindo seções mais robustas e mais armadura de aço.
- Deformação (flecha): lajes e vigas com vãos grandes tendem a se deformar mais com o tempo, o que pode causar fissuras, desconforto visual e até problemas de funcionalidade.
- Custo elevado: para compensar o vão maior, é preciso mais aço e mais concreto, o que eleva o custo da estrutura.
Na prática, um vão de 6 metros exige uma viga significativamente mais alta e mais armada do que um vão de 3 metros, mesmo que as cargas aplicadas sejam as mesmas. Essa relação não é linear: dobrar o vão pode mais do que dobrar os esforços estruturais.
Por isso, o dimensionamento correto do vão livre é uma das decisões mais importantes do projeto estrutural e deve sempre ser feita com base em cálculo específico.
Existe uma distância mínima recomendada entre os pilares?
Sim. Embora o foco costuma recair sobre os limites máximos, o espaçamento mínimo entre pilares também importa e tem critérios técnicos e práticos.
Do ponto de vista estrutural, pilares muito próximos podem criar interferências nas zonas de influência de cada elemento, gerando concentração de cargas e dificultando a execução das fundações. Em termos práticos, pilares muito juntos também prejudicam o aproveitamento dos ambientes internos.
Algumas referências utilizadas no mercado indicam que a distância mínima entre eixos de pilares raramente deve ser inferior a 2 metros em estruturas convencionais. Abaixo disso, é preciso avaliar com cuidado se não seria mais adequado unir os dois elementos em um único pilar de dimensões maiores.
Outro fator que define o espaçamento mínimo é o próprio layout arquitetônico. Portas, janelas, circulações e modulações de alvenaria influenciam onde os pilares podem ou não ser posicionados. Um bom projeto integra as decisões estruturais e arquitetônicas desde o início, evitando conflitos que aparecem apenas na obra.
Vale lembrar que a laje também é afetada pelo espaçamento entre apoios: vãos muito pequenos podem tornar a execução da laje antieconômica, enquanto vãos bem proporcionados otimizam o consumo de materiais.
Quando utilizar vigas de reforço para vãos maiores?
As vigas de reforço, também chamadas de vigas secundárias ou de travamento, são utilizadas quando o vão entre pilares é grande demais para que uma única viga principal suporte as cargas com segurança e dentro dos limites de deformação aceitáveis.
Elas entram no projeto em situações como:
- Vãos que ultrapassam os limites práticos para o tipo de laje adotado.
- Cargas concentradas no meio do vão, como paredes pesadas ou equipamentos específicos.
- Necessidade de reduzir a altura da viga principal mantendo o mesmo vão.
- Reformas e ampliações onde não é possível inserir novos pilares.
A decisão de incluir vigas de reforço é sempre técnica. Elas redistribuem os esforços, reduzem as flechas e permitem trabalhar com vãos maiores sem aumentar excessivamente a seção das peças principais.
Um ponto importante: vigas secundárias também precisam ser calculadas. Não basta adicioná-las ao projeto sem dimensionar sua armadura e ancoragem adequadamente. Para entender melhor como a execução dessas peças funciona na prática, vale conhecer o processo de caixaria para viga, etapa fundamental antes da concretagem.
Como calcular o espaçamento entre colunas no projeto?
O cálculo do espaçamento entre pilares não é feito com uma fórmula simples aplicada por qualquer pessoa. É uma etapa do projeto estrutural que considera múltiplas variáveis em conjunto.
Os principais fatores analisados são:
- Cargas permanentes: peso próprio da estrutura, lajes, revestimentos e paredes.
- Cargas variáveis: pessoas, móveis, equipamentos e sobrecargas de uso previstas pela norma.
- Tipo de laje: maciça, nervurada, pré-moldada ou protendida, cada uma com comportamentos e vãos econômicos diferentes.
- Material estrutural: concreto armado convencional, concreto protendido ou estrutura metálica permitem vãos muito diferentes.
- Condições de solo e fundação: o tipo de fundação limita onde os pilares podem ser posicionados e com que cargas.
Na prática, o engenheiro estrutural trabalha em conjunto com o arquiteto para definir uma modulação que atenda às necessidades arquitetônicas sem comprometer a eficiência estrutural. Essa integração entre projeto arquitetônico e projeto estrutural é o que garante uma obra tecnicamente consistente e economicamente viável.
Tentar definir o espaçamento entre pilares sem projeto é um dos erros mais comuns em autoconstruções e reformas informais, e costuma gerar problemas sérios ao longo do tempo.
Quais normas técnicas regulamentam o posicionamento?
No Brasil, o dimensionamento de estruturas de concreto armado é regido principalmente pela NBR 6118, da Associação Brasileira de Normas Técnicas (ABNT). Essa norma estabelece os critérios para o projeto de estruturas de concreto, incluindo pilares, vigas e lajes.
Outras normas relevantes que interagem com o posicionamento de pilares incluem:
- NBR 6120: define as cargas para o cálculo de estruturas de edificações, como sobrecargas por tipo de uso.
- NBR 8681: trata das ações e segurança nas estruturas.
- NBR 6122: regula o projeto e execução de fundações, o que impacta diretamente onde e como os pilares podem ser implantados.
Essas normas não definem uma distância máxima ou mínima em metros entre pilares de forma direta. O que elas fazem é estabelecer os critérios de segurança, os estados limites que a estrutura não pode ultrapassar e os métodos de cálculo a serem utilizados. O espaçamento resulta da aplicação desses critérios ao projeto específico.
Por isso, qualquer obra que fuja do regime informal precisa contar com um profissional habilitado, seja para emitir a ART (Anotação de Responsabilidade Técnica) ou o RRT (Registro de Responsabilidade Técnica), documentos que formalizam a responsabilidade técnica pelo projeto estrutural.
O que acontece se a distância entre pilares for errada?
Um espaçamento inadequado entre pilares pode gerar consequências que vão desde problemas estéticos até riscos sérios à integridade da estrutura. Os efeitos variam conforme o tipo de erro e o quanto ele se afasta do dimensionamento correto.
Os problemas mais comuns associados ao espaçamento incorreto são:
- Fissuras e trincas: vãos maiores do que o calculado geram deformações excessivas nas vigas e lajes, que se traduzem em fissuras visíveis nas paredes e no teto.
- Flechas excessivas: lajes e vigas que “afundam” no meio do vão, comprometendo o nível dos pisos e a estética dos ambientes.
- Sobrecarga nas fundações: quando os pilares absorvem cargas maiores do que o previsto, as fundações podem sofrer recalques diferenciais, causando inclinações e deformações na estrutura.
- Colapso estrutural: em casos extremos, especialmente quando o erro é combinado com materiais fora de especificação ou execução inadequada, a estrutura pode não suportar as cargas de uso.
Vale ressaltar que esses problemas raramente aparecem de imediato. A maioria se manifesta ao longo do tempo, conforme a estrutura é carregada e sofre variações térmicas e de umidade. Isso torna o diagnóstico mais difícil e a correção muito mais cara do que teria sido a prevenção.
Conhecer a capacidade de carga de um pilar e entender a taxa de aço adequada para cada estrutura são informações que ajudam a dimensionar melhor esses elementos desde o início. Além disso, garantir que a escoragem da laje seja feita corretamente durante a execução é igualmente importante para evitar deformações prematuras enquanto o concreto ainda não atingiu a resistência de projeto.
Em resumo, o espaçamento entre pilares não é um detalhe secundário. É uma decisão estrutural central que precisa ser tomada com base em projeto, normas e responsabilidade técnica.
